筒錐式過濾洗滌干燥三合一的工作原理和工藝流程
發布時間：2020-09-07
筒錐式過濾洗滌干燥三合一的工作原理和工藝流程
過濾洗(xi)滌干(gan)(gan)燥(zao)機(ji)(業內(nei)俗(su)稱(cheng)“三(san)合(he)(he)一”)能實現物(wu)料(liao)的過濾、洗(xi)滌、干(gan)(gan)燥(zao)、滅菌(jun)、卸料(liao)等(deng)(deng)連(lian)續工(gong)藝過程，其(qi)操作方(fang)式(shi)屬(shu)于分批式(shi)操作(間歇操作)，廣泛(fan)應用于制藥、食品、農藥、化工(gong)等(deng)(deng)領域，可(ke)以(yi)避免(mian)物(wu)料(liao)在轉(zhuan)移過程中(zhong)可(ke)能引(yin)起的物(wu)料(liao)損失(shi)、污染及環境污染。現有三(san)合(he)(he)一的結構是平板式(shi)，但(dan)是在長期生(sheng)產使用中(zhong)發現一些缺(que)陷，例(li)如：圓形平底過濾面(mian)(mian)積小；側面(mian)(mian)出料(liao)，導(dao)致(zhi)出料(liao)不(bu)徹底；干(gan)(gan)燥(zao)效果不(bu)理想，干(gan)(gan)燥(zao)過程中(zhong)的物(wu)料(liao)翻動小，換熱(re)效率低，干(gan)(gan)燥(zao)效果受(shou)限制等(deng)(deng)。
為了克服(fu)上述單元設備組合中存在的(de)問題與不足，同時滿足化學(xue)工業(ye)向高品質、高附加值、多品種、小批量的(de)轉變，無錫市(shi)雙瑞機械(xie)有限公(gong)司進行了大量的設計研(yan)發工作(zuo)，終于(yu)研(yan)制成功了集過濾、洗滌、干燥(zao)于(yu)一體的多功能筒(tong)錐式反(fan)應過濾干燥(zao)機，并成功申(shen)請專(zhuan)利(專利號：ZL201721560677.6.)，實現了裝備(bei)技術性能的較大改進，從結(jie)構設計到應用都緊(jin)跟(gen)制藥行業相應法規要(yao)求。該設備(bei)具有過濾、洗(xi)滌、干燥三個主要(yao)功能，還(huan)兼有反應、萃取、結(jie)晶、濃縮、蒸發、混合(he)、破(po)碎等多項功能，屬于改進型多功能設備(bei)。
多功能筒錐反應(ying)過濾洗滌干燥機 工(gong)作原(yuan)理

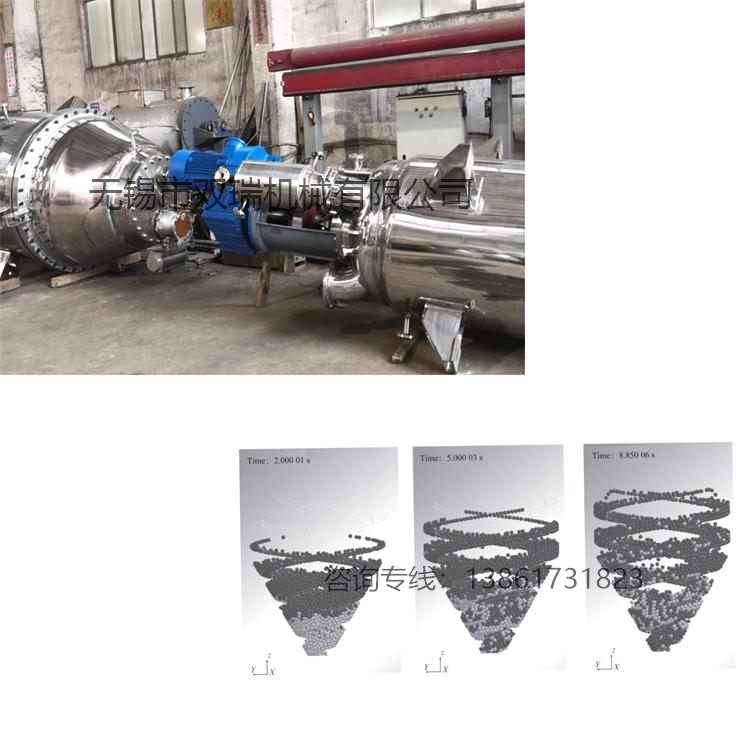

新型過濾洗滌干燥機為(wei)筒錐式結構，在圓筒體(ti)(ti)和下部錐體(ti)(ti)上設置(zhi)(zhi)有(you)加熱(re)夾(jia)套(tao)，可對物料(liao)(liao)進(jin)行(xing)加熱(re)或(huo)冷卻，在多功能機內(nei)部設置(zhi)(zhi)有(you)空心軸和變(bian)(bian)角(jiao)度變(bian)(bian)導程(cheng)空心螺旋攪(jiao)拌(ban)(ban)裝置(zhi)(zhi)攪(jiao)拌(ban)(ban)，對物料(liao)(liao)進(jin)行(xing)攪(jiao)拌(ban)(ban)和提升，在出(chu)(chu)料(liao)(liao)時(shi)推(tui)出(chu)(chu)物料(liao)(liao)。在下部錐體(ti)(ti)內(nei)設置(zhi)(zhi)有(you)結構較為(wei)復雜的圓錐形過濾裝置(zhi)(zhi)，在設備底部有(you)特殊(shu)設計的無死(si)角(jiao)快開出(chu)(chu)料(liao)(liao)裝置(zhi)(zhi)或(huo)無死(si)角(jiao)氣動出(chu)(chu)料(liao)(liao)球閥。
在(zai)(zai)反應階段，反應物料(liao)從(cong)頂(ding)部(bu)加(jia)入，獨(du)特的攪拌(ban)結構可(ke)使物料(liao)在(zai)(zai)機(ji)(ji)內(nei)得到(dao)十分均勻的攪拌(ban)，并通(tong)過(guo)(guo)筒體夾(jia)套、錐(zhui)體夾(jia)套及(ji)空(kong)(kong)心(xin)軸(zhou)、空(kong)(kong)心(xin)螺(luo)旋葉的同時加(jia)熱(re)或(huo)(huo)冷(leng)卻(que)，使物料(liao)在(zai)(zai)機(ji)(ji)內(nei)充分反應。在(zai)(zai)過(guo)(guo)濾(lv)(lv)階段，本機(ji)(ji)可(ke)使物料(liao)在(zai)(zai)機(ji)(ji)內(nei)通(tong)過(guo)(guo)加(jia)壓或(huo)(huo)抽真(zhen)空(kong)(kong)過(guo)(guo)濾(lv)(lv)濾(lv)(lv)干(gan)(gan)，并加(jia)入洗(xi)滌(di)液，使物料(liao)在(zai)(zai)機(ji)(ji)內(nei)進(jin)行(xing)(xing)多次(ci)自動再漿洗(xi)滌(di)，達到(dao)洗(xi)滌(di)要求(qiu)后(hou)再壓干(gan)(gan)。在(zai)(zai)干(gan)(gan)燥(zao)階段，筒體夾(jia)套、錐(zhui)體夾(jia)套、空(kong)(kong)心(xin)軸(zhou)、空(kong)(kong)心(xin)螺(luo)帶同時對物料(liao)進(jin)行(xing)(xing)加(jia)熱(re)并在(zai)(zai)頂(ding)部(bu)抽真(zhen)空(kong)(kong)，對物料(liao)進(jin)行(xing)(xing)真(zhen)空(kong)(kong)密閉低(di)溫干(gan)(gan)燥(zao)，干(gan)(gan)燥(zao)后(hou)自動密閉出(chu)料(liao)。
多功能筒錐(zhui)反應(ying)過濾洗滌干(gan)燥機 工藝流程(cheng)

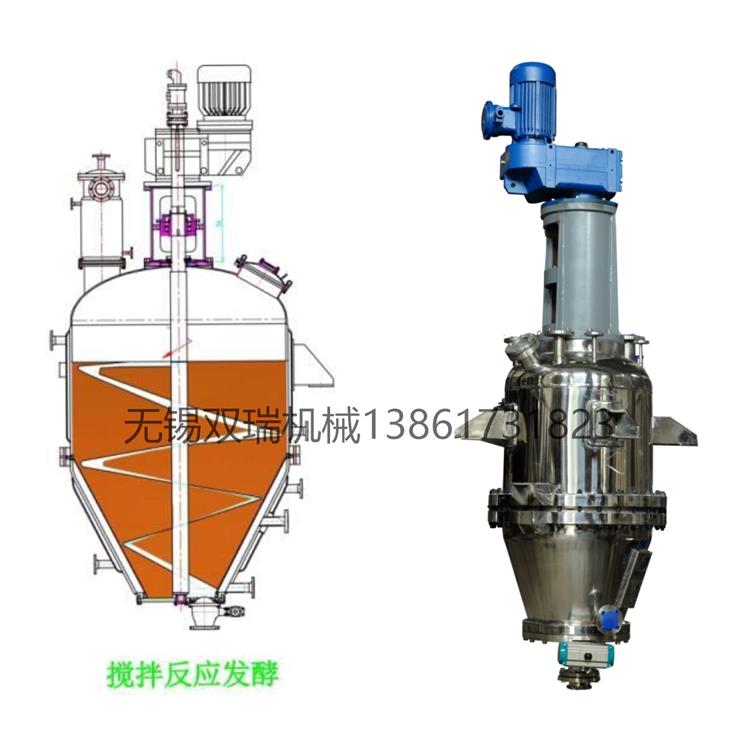

1、攪拌(ban)反應
將需要進行(xing)反(fan)(fan)應(ying)的(de)物(wu)(wu)料(liao)(固液(ye)、液(ye)液(ye)或(huo)(huo)(huo)氣(qi)液(ye))從(cong)(cong)設備頂部加(jia)料(liao)口加(jia)入，啟動電(dian)機(ji)(ji)及減速機(ji)(ji)，使空(kong)(kong)心軸和空(kong)(kong)心螺(luo)帶按順時(shi)針方向旋轉(從(cong)(cong)頂部往下看(kan))，這時(shi)獨特的(de)攪(jiao)(jiao)拌結構可(ke)使物(wu)(wu)料(liao)在機(ji)(ji)內充分(fen)攪(jiao)(jiao)拌并充分(fen)反(fan)(fan)應(ying)。在反(fan)(fan)應(ying)過程中(zhong)(zhong)如要對物(wu)(wu)料(liao)進行(xing)加(jia)熱(re)或(huo)(huo)(huo)冷(leng)卻，可(ke)在筒體和錐體夾套(tao)中(zhong)(zhong)以及空(kong)(kong)心軸和空(kong)(kong)心螺(luo)帶中(zhong)(zhong)通入熱(re)媒(mei)(mei)或(huo)(huo)(huo)冷(leng)媒(mei)(mei)。熱(re)媒(mei)(mei)或(huo)(huo)(huo)冷(leng)媒(mei)(mei)不斷循環，即可(ke)完成對物(wu)(wu)料(liao)加(jia)熱(re)或(huo)(huo)(huo)冷(leng)卻，滿足反(fan)(fan)應(ying)所(suo)需的(de)工藝條(tiao)件(jian)。

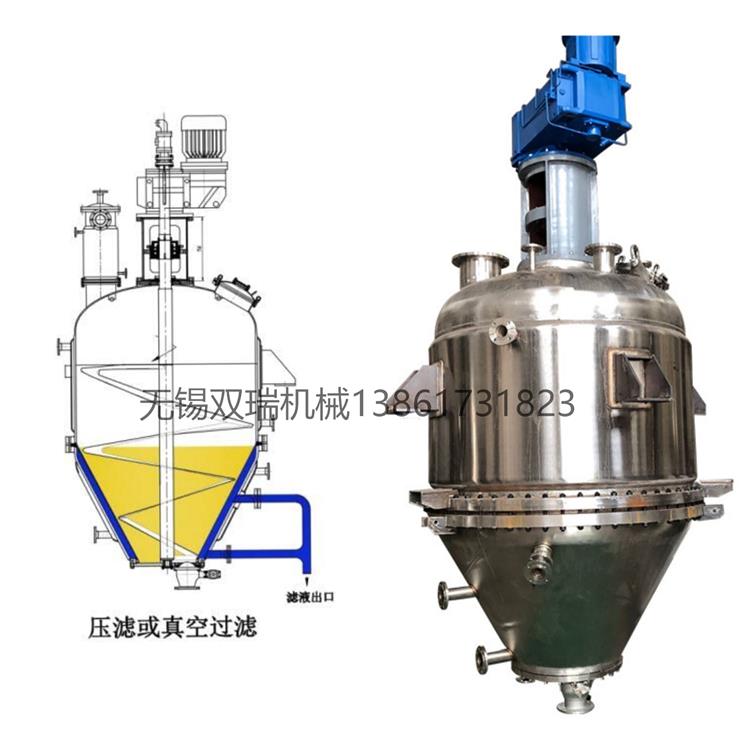

2、壓濾或真空過(guo)濾
反(fan)(fan)應結束，打(da)開下(xia)部(bu)濾(lv)(lv)(lv)液(ye)出口(kou)，在(zai)設備內通入壓縮空(kong)(kong)氣或氮氣等氣體，對經過(guo)(guo)(guo)(guo)反(fan)(fan)應的(de)固液(ye)混合物(wu)(wu)(wu)進行(xing)(xing)加(jia)壓過(guo)(guo)(guo)(guo)濾(lv)(lv)(lv)，直(zhi)到(dao)把(ba)機(ji)內物(wu)(wu)(wu)料(liao)壓干(gan)。也可(ke)(ke)在(zai)濾(lv)(lv)(lv)液(ye)出口(kou)抽(chou)真空(kong)(kong)，對物(wu)(wu)(wu)料(liao)進行(xing)(xing)真空(kong)(kong)過(guo)(guo)(guo)(guo)濾(lv)(lv)(lv)，直(zhi)到(dao)把(ba)濾(lv)(lv)(lv)液(ye)抽(chou)干(gan)為止(zhi)。過(guo)(guo)(guo)(guo)濾(lv)(lv)(lv)時(shi)可(ke)(ke)使(shi)空(kong)(kong)心(xin)軸和(he)空(kong)(kong)心(xin)螺帶(dai)按(an)順時(shi)針方(fang)向旋轉(zhuan)(從頂部(bu)往下(xia)看)，對物(wu)(wu)(wu)料(liao)進行(xing)(xing)提(ti)升，并使(shi)空(kong)(kong)心(xin)螺帶(dai)在(zai)旋轉(zhuan)時(shi)限制濾(lv)(lv)(lv)餅層的(de)厚度，使(shi)物(wu)(wu)(wu)料(liao)在(zai)薄的(de)濾(lv)(lv)(lv)餅層條件下(xia)進行(xing)(xing)過(guo)(guo)(guo)(guo)濾(lv)(lv)(lv)，以提(ti)高過(guo)(guo)(guo)(guo)濾(lv)(lv)(lv)速(su)率(lv)。對于易過(guo)(guo)(guo)(guo)濾(lv)(lv)(lv)的(de)物(wu)(wu)(wu)料(liao)，過(guo)(guo)(guo)(guo)濾(lv)(lv)(lv)時(shi)可(ke)(ke)不攪拌，直(zhi)接把(ba)物(wu)(wu)(wu)料(liao)濾(lv)(lv)(lv)干(gan)。

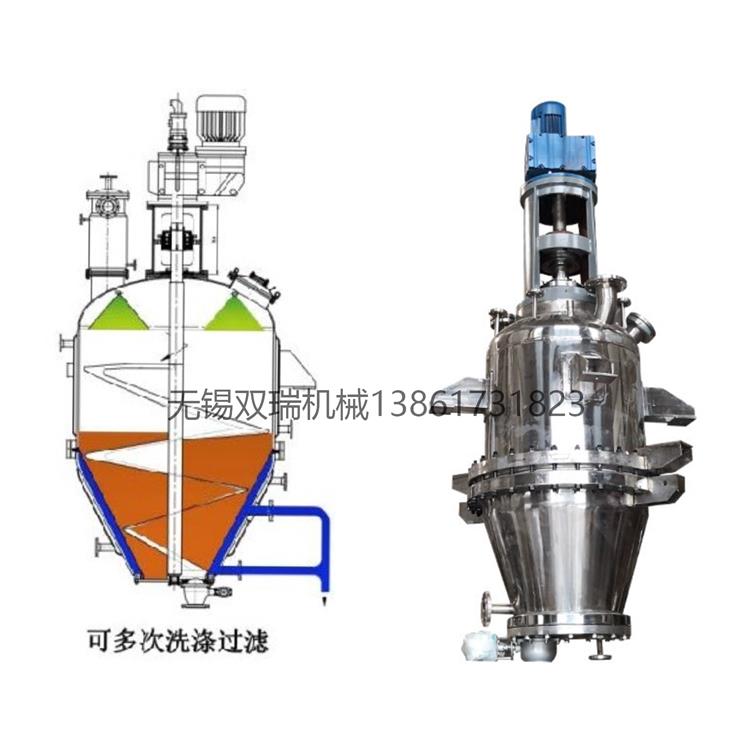

3、可多次洗滌過濾(lv)
??有些物料(liao)過(guo)濾完以后(hou)，還要進行多次洗(xi)滌(di)。反(fan)應(ying)過(guo)濾干(gan)燥多功能機用(yong)于對物料(liao)的反(fan)復多次洗(xi)滌(di)是十分(fen)理想的設(she)備。物料(liao)在機內壓干(gan)后(hou)，可在頂部洗(xi)滌(di)液入口加(jia)入洗(xi)滌(di)液, 然后(hou)通過(guo)空心(xin)軸和空心(xin)螺帶的攪拌(ban)(ban)，對濾餅進行均勻再漿(jiang)(jiang)，再漿(jiang)(jiang)攪拌(ban)(ban)均勻后(hou)再把物料(liao)壓干(gan)。若洗(xi)滌(di)一次不夠(gou)，可進行多次洗(xi)滌(di)，這時重復上述步驟(zou)多次即(ji)可，操作十分(fen)方便，勞(lao)動強(qiang)度極低。
??以上述方(fang)(fang)法對物料進(jin)(jin)行洗滌(di)，我們稱(cheng)之為間歇(xie)洗滌(di)法。由于每次(ci)是把(ba)物料壓干后再(zai)加洗滌(di)液(ye)(ye)(ye)(ye)進(jin)(jin)行洗滌(di)，因而操(cao)作(zuo)(zuo)時雖然開關閥門次(ci)數多(duo)一(yi)(yi)點，但用的(de)洗滌(di)液(ye)(ye)(ye)(ye)較少。該機也可對物料進(jin)(jin)行連(lian)續(xu)(xu)洗滌(di)，即把(ba)洗滌(di)液(ye)(ye)(ye)(ye)用泵(beng)或(huo)其它方(fang)(fang)法連(lian)續(xu)(xu)壓入，利用洗滌(di)液(ye)(ye)(ye)(ye)的(de)壓力進(jin)(jin)行過濾，空(kong)(kong)心軸和(he)空(kong)(kong)心螺(luo)帶則(ze)不斷地攪(jiao)拌，濾液(ye)(ye)(ye)(ye)從濾液(ye)(ye)(ye)(ye)出(chu)口連(lian)續(xu)(xu)排出(chu)，直至達到洗滌(di)要(yao)求(qiu)為止(zhi)，最后再(zai)把(ba)濾餅壓干。這(zhe)種連(lian)續(xu)(xu)洗滌(di)的(de)方(fang)(fang)法，一(yi)(yi)般比間歇(xie)洗滌(di)用的(de)洗滌(di)液(ye)(ye)(ye)(ye)量要(yao)多(duo)，但操(cao)作(zuo)(zuo)更方(fang)(fang)便。

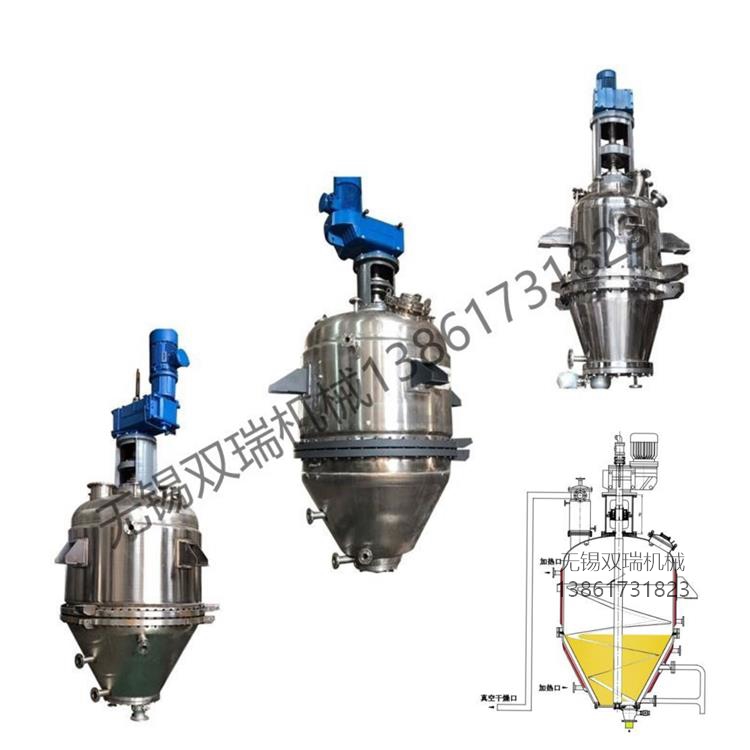

4、真(zhen)空干燥出(chu)料
過濾或洗滌過濾壓干(gan)的濾餅(bing)存留在(zai)機(ji)內(nei)(nei)，這時(shi)在(zai)筒體夾(jia)套(tao)、錐體夾(jia)套(tao)和空(kong)(kong)心軸、空(kong)(kong)心螺(luo)(luo)帶(dai)內(nei)(nei)通入熱媒，對物(wu)(wu)料進行加(jia)熱，同(tong)時(shi)空(kong)(kong)心軸和空(kong)(kong)心螺(luo)(luo)帶(dai)仍(reng)以(yi)順時(shi)針方向旋轉(zhuan)(從(cong)(cong)頂部往(wang)下(xia)(xia)看(kan))，對物(wu)(wu)料進行向上(shang)提升并充分攪拌(ban)，而在(zai)設備的頂部則進行抽真空(kong)(kong)，使物(wu)(wu)料在(zai)機(ji)內(nei)(nei)進行真空(kong)(kong)密閉干(gan)燥(zao)。由于除夾(jia)套(tao)加(jia)熱以(yi)外，還(huan)有空(kong)(kong)心軸和空(kong)(kong)心螺(luo)(luo)帶(dai)從(cong)(cong)內(nei)(nei)部加(jia)熱，再(zai)加(jia)上(shang)是在(zai)抽真空(kong)(kong)條(tiao)件(jian)下(xia)(xia)進行干(gan)燥(zao)，因(yin)而干(gan)燥(zao)效率很高。
??干燥(zao)結(jie)束(shu)，打開設(she)備下(xia)部(bu)的(de)快開出料(liao)口，使空心軸和(he)空心螺帶按逆時(shi)針方向旋(xuan)轉(從(cong)頂部(bu)往下(xia)看(kan))，機(ji)內干燥(zao)好的(de)物(wu)料(liao)將自動被推(tui)向出料(liao)口。至(zhi)此，一批物(wu)料(liao)的(de)反應、過濾、洗滌和(he)干燥(zao)過程(cheng)結(jie)束(shu)。
